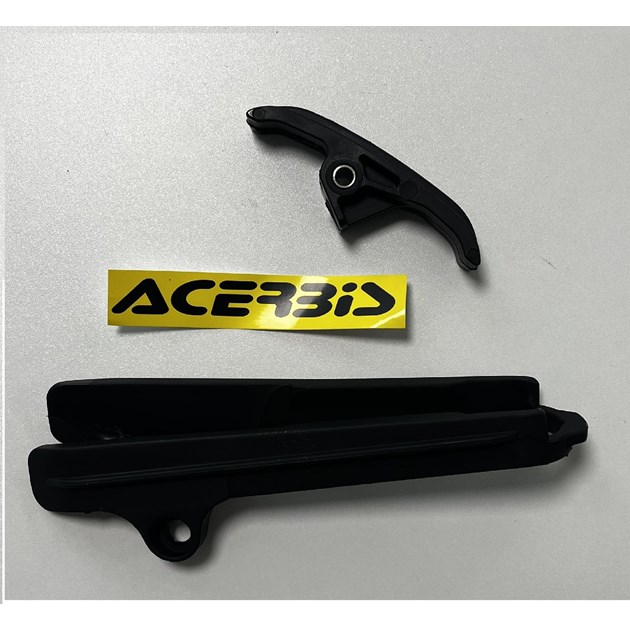

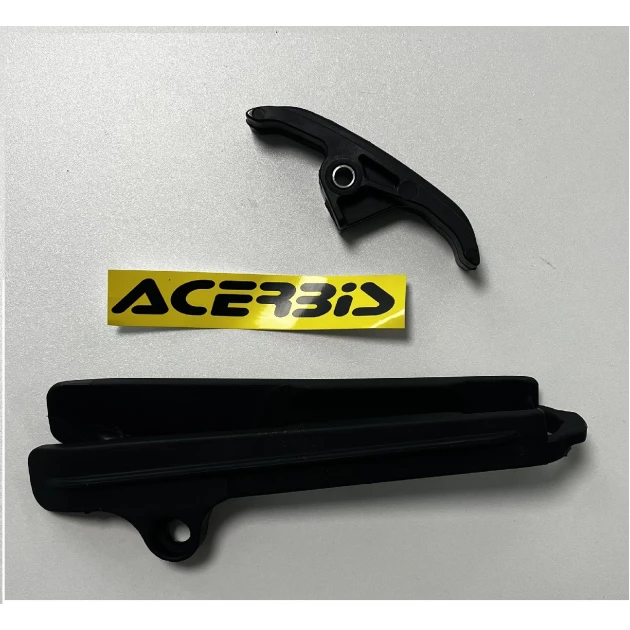

Vodítko řetězu přes kyvku Acerbis – přesná OEM náhrada s vysokou odolností proti opotřebení

Vodítko řetězu přes kyvku Acerbis, označované také jako přední vodítko řetězu, lízátko řetězu nebo vodítko k přednímu řetězovému kolečku, chrání kyvnou vidlici před přímým kontaktem s řetězem a pomáhá udržovat jeho správnou dráhu při propružování zadního odpružení.

Jde o nenápadný, ale velmi důležitý díl pohonu. Řetěz se při jízdě neustále pohybuje, mění svůj úhel vůči kyvné vidlici a při akceleraci, brzdění nebo dopadech se dostává do kontaktu právě s kluznou plochou vodítka. Ta vytváří mezi řetězem a samotnou kyvkou ochrannou vrstvu a brání tomu, aby kovové články postupně obrušovaly její povrch.

Acerbis vyrábí vodítka v přesném tvaru pro konkrétní motocykly, takže nahrazují původní díl bez nutnosti řezání, vrtání nebo dalších úprav. Použitý polyamid kombinuje nízké tření, pevnost a vysokou odolnost proti opotřebení, což je pro dlouhodobý kontakt s pohybujícím se řetězem zásadní.

Chrání kyvnou vidlici před řetězem

Při propružování zadního kola se mění vzájemná poloha předního řetězového kolečka, osy kyvné vidlice a zadní rozety. Řetěz proto během jízdy nevede stále pod stejným úhlem.

V přední části kyvky se může opakovaně opírat o její horní nebo spodní plochu. Bez vhodného vodítka by se kovový řetěz dostával přímo do kontaktu s konstrukcí kyvné vidlice.

Vodítko Acerbis vytváří kluznou bariéru mezi oběma částmi a pomáhá chránit kyvku před:

• oděrem,

• rýhami,

• lokálním zeslabením materiálu,

• poškozením povrchové úpravy,

• dlouhodobým mechanickým namáháním řetězem.

Pravidelná kontrola vodítka je proto výrazně levnější než řešení poškozené kyvné vidlice.

Plynulé vedení řetězu

Vodítko neslouží pouze jako ochranná podložka.

Jeho profil pomáhá udržovat řetěz ve správné dráze při pohybu zadního odpružení a vytváří hladkou kontaktní plochu, po které může řetěz klouzat.

Správně fungující vodítko přispívá k:

• plynulejšímu pohybu řetězu,

• omezení nežádoucího kontaktu s kyvkou,

• rovnoměrnějšímu opotřebení,

• správné funkci celého sekundárního převodu.

Výsledná funkce samozřejmě závisí také na správně nastavené vůli řetězu a stavu ostatních částí pohonu.

Vysoce odolný polyamid

Hlavním materiálem je polyamid, běžně označovaný také jako nylon.

Pro vodítko řetězu je tento materiál vhodný díky kombinaci:

• vysoké odolnosti proti otěru,

• mechanické pevnosti,

• houževnatosti,

• nízkého tření,

• odolnosti proti opakovanému zatížení,

• nízké hmotnosti.

Polyamid dokáže dlouhodobě snášet kontakt s články řetězu a současně poskytuje hladší kluznou plochu než kovový díl.

Materiálové složení činí 95 % polyamidu, zbývajících 5 % tvoří ostatní konstrukční materiály podle konkrétního provedení.

Přesný OEM tvar

Vodítko je navržené jako přímá náhrada původního dílu.

Tvar, rozteč otvorů, vedení řetězu i napojení na kyvnou vidlici odpovídají určenému modelu motocyklu.

Správně zvolená varianta proto nevyžaduje:

• vrtání nových otvorů,

• zkracování,

• broušení,

• nahřívání,

• jiné úpravy kyvky nebo samotného vodítka.

Při montáži se používají původní montážní body motocyklu.

Výměnná kluzná vložka u vybraných provedení

U některých modelů je konstrukce doplněna samostatnou vyměnitelnou kluznou vložkou.

Ta tvoří nejvíce namáhanou kontaktní oblast, po které se pohybuje řetěz.

Výhodou tohoto řešení je možnost u vybraných variant vyměnit pouze opotřebenou kluznou část místo kompletního vodítka.

Konkrétní konstrukce se může podle modelu motocyklu lišit, proto je vždy rozhodující provedení uvedené u dané aplikace.

Vodítko patří mezi spotřební díly

Přestože je polyamid velmi odolný proti otěru, vodítko je během provozu vystavené nepřetržitému tření.

Postupně proto dochází k jeho opotřebení.

Rychlost opotřebení ovlivňuje například:

• správné napnutí řetězu,

• výkon motocyklu,

• stav řetězové sady,

• množství nečistot,

• typ terénu,

• styl jízdy,

• zdvih zadního odpružení,

• četnost údržby.

U motokrosu a endura může opotřebení urychlit také kombinace písku, bláta a prachu, které se mezi řetěz a vodítko dostávají a působí jako abrazivní materiál.

Jak poznat opotřebené vodítko

Stav vodítka doporučujeme pravidelně kontrolovat při čištění motocyklu a vždy při servisu řetězové sady.

Pozornost věnujte zejména:

• hluboké drážce od řetězu,

• výraznému ztenčení materiálu,

• prasklinám,

• deformaci,

• uvolnění upevnění,

• prodření až k samotné kyvné vidlici.

Pokud je materiál v místě kontaktu výrazně zeslabený, je čas vodítko vyměnit.

Nečekejte, až řetěz kluznou část úplně prodře.

Opotřebené vodítko může poškodit kyvku

Jakmile je kluzná vrstva příliš tenká nebo úplně prodřená, může se řetěz začít dotýkat přímo kyvné vidlice.

To může vést k:

• poškození povrchové úpravy,

• hlubokým rýhám,

• lokálnímu úbytku materiálu,

• drahé opravě nebo výměně kyvky.

Proto je vodítko vhodné chápat jako levnější spotřební ochranný díl, který má zabránit poškození výrazně dražší části motocyklu.

Kontrola při výměně řetězové sady

Při výměně řetězu, předního řetězového kolečka nebo zadní rozety doporučujeme současně zkontrolovat i všechny vodicí a kluzné prvky.

Nová řetězová sada namontovaná na výrazně opotřebené vodítko není ideální kombinací.

Kontrola by měla zahrnovat:

• přední vodítko přes kyvku,

• zadní vodítko řetězu,

• rolny řetězu,

• kryt předního kolečka,

• napínáky řetězu,

• stav řetězové linky.

Kompletní ochranu oblasti předního kolečka můžete doplnit také o kryt řetězového kolečka.

Správná vůle řetězu prodlužuje životnost

Životnost vodítka úzce souvisí se správným nastavením řetězu.

Příliš napnutý řetěz může při propružení vytvářet nadměrné síly a zvyšovat zatížení:

• vodítka,

• ložisek výstupní hřídele,

• ložisek zadního kola,

• řetězu,

• rozety.

Příliš volný řetěz se naopak může výrazněji pohybovat, narážet do vodítka a zvyšovat jeho opotřebení.

Vždy proto dodržujte hodnotu vůle doporučenou výrobcem motocyklu.

Písek a bláto urychlují opotřebení

Při jízdě v terénu se na vodítku běžně usazuje směs maziva na řetěz, prachu, písku a bláta.

Tato směs může působit abrazivně a zvyšovat rychlost opotřebení kluzného povrchu.

Po jízdě je proto vhodné prostor kolem řetězu a vodítka vyčistit.

Při čištění nepoužívejte nástroje, kterými byste mohli polyamidový povrch mechanicky poškodit.

Snadná výměna

Vodítko je navržené jako přímý náhradní díl pro konkrétní aplikaci.

U většiny motocyklů je jeho výměna jednoduchým servisním úkonem, který nevyžaduje úpravu samotné kyvné vidlice.

Při montáži:

1. motocykl bezpečně zajistěte,

2. očistěte prostor kolem vodítka,

3. demontujte původní díl,

4. zkontrolujte stav kyvné vidlice,

5. usaďte nové vodítko do původních montážních bodů,

6. použijte vhodný spojovací materiál,

7. dotáhněte jej podle specifikace výrobce motocyklu,

8. ověřte volný chod řetězu.

Po montáži zkontrolujte také správnou vůli řetězu.

Pro motokros, enduro i cestovní enduro

Vodítka Acerbis jsou vyráběna pro široké spektrum motocyklů.

V nabídce najdete provedení například pro motocykly:

• KTM,

• Suzuki,

• Honda,

• Husqvarna,

• Kawasaki,

• Yamaha,

• GAS GAS,

• Royal Enfield,

• Triumph,

• CFMOTO.

Součástí nabídky jsou také aplikace pro cestovní endura, například Yamaha Ténéré 700.

Kompatibilitu vždy ověřte podle konkrétního motocyklu

Vodítko není univerzální díl.

Jednotlivé motocykly se liší:

• tvarem kyvné vidlice,

• polohou montážních otvorů,

• rozměry řetězu,

• průběhem řetězové linky,

• vzdáleností od předního kolečka.

Proto je vždy potřeba vybrat variantu určenou přesně pro konkrétní značku, model a rok výroby.

Před objednáním ověřte kompatibilitu v aplikační tabulce u produktu.

Vyrobeno v Itálii

Vodítka Acerbis jsou vyráběna v Itálii.

Díl je navržený jako funkční náhrada originálního komponentu s důrazem na přesné rozměry, jednoduchou montáž a odolnost při běžném i náročném terénním použití.

Hlavní výhody

• přímá OEM náhrada původního vodítka,

• chrání kyvnou vidlici před kontaktem s řetězem,

• pomáhá vést řetěz ve správné dráze,

• vysoká odolnost proti otěru,

• vyrobeno převážně z polyamidu,

• přesný tvar pro konkrétní model motocyklu,

• montáž do původních upevňovacích bodů,

• bez nutnosti úprav motocyklu,

• u vybraných modelů vyměnitelná kluzná vložka,

• vhodné pro motokros, enduro i další typy motocyklů,

• široká nabídka aplikací,

• vyrobeno v Itálii.

Materiál

• 95 % polyamid / nylon,

• 5 % ostatní materiály.

Malý díl, který chrání drahou kyvnou vidlici

Vodítko řetězu patří mezi komponenty, jejichž opotřebení je snadné přehlédnout. Přitom právě ono odděluje pohybující se kovový řetěz od samotné kyvné vidlice.

Pravidelná kontrola a včasná výměna tak pomáhají chránit kyvku, řetězovou sadu i správnou funkci celého pohonu.

Acerbis nabízí přesně tvarovanou náhradu určenou pro konkrétní motocykly – bez zbytečných úprav a připravenou k montáži na původní místo.
