Přípravek pro lisování článků řetězu

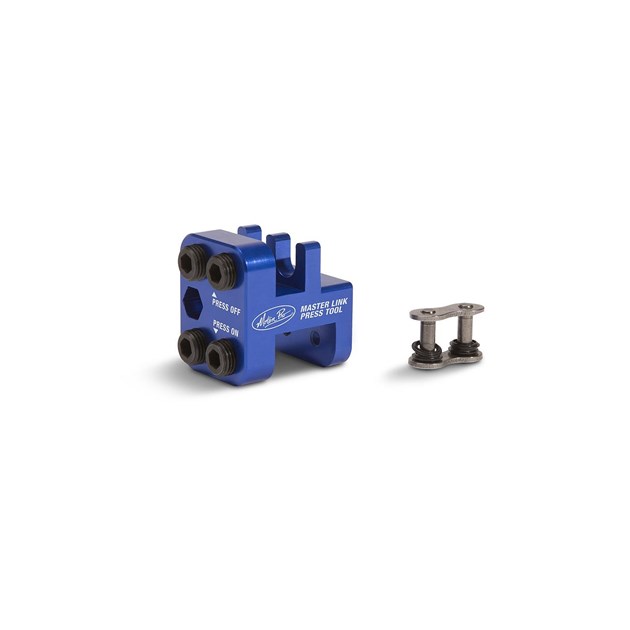

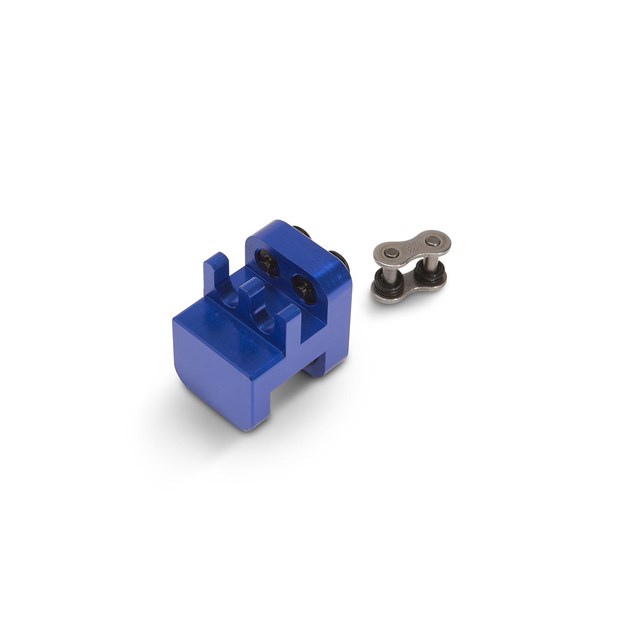

08-0675 Nástroj pro lisování řetězu

Poznámka: Tento nástroj není určen k lámání článků řetězu ve stylu nýtu

Upozornění: Abyste předešli poranění očí, noste při používání ochranné brýle

Krok 1: Demontáž

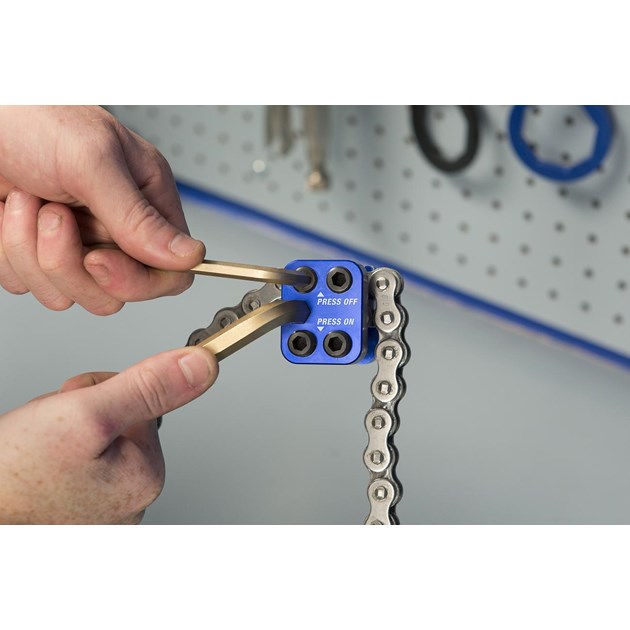

Odstraňte svorku hlavního článku pomocí motion pro 08-0230 Master Link Clip kleště nebo jiného vhodného nástroje a vložte řetěz do "Press Off" strany nástroje, jak je znázorněno na obr. 1. Pomocí 6mm imbusového klíče roztlačte článek od sebe otáčením obou šroubů přibližně o 1 otáčky střídejte jeden šroub za druhým a dbejte na to, abyste to dělali co nejrovnoměrněji, zabráníte tím zablokování hlavního spoje. Je-li potřeba větší páka, můžete vložit 10mm šestihranný klíč do šestihranného prvku v těle, jak je znázorněno na obr. 2.

Krok 2: Montáž

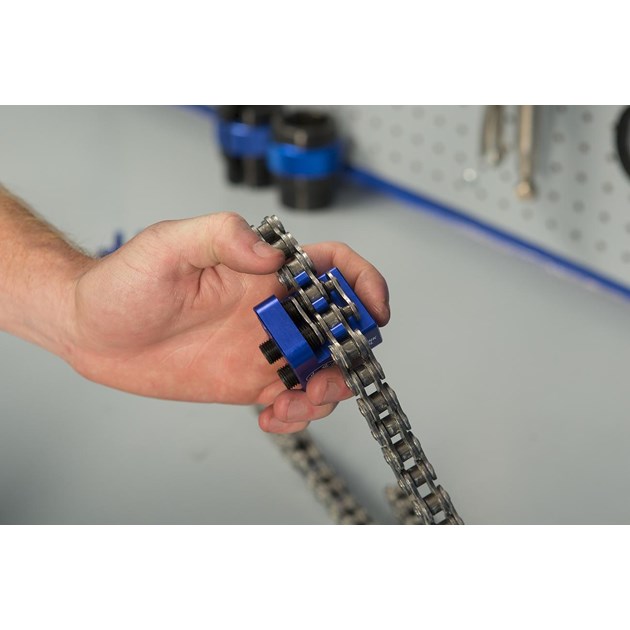

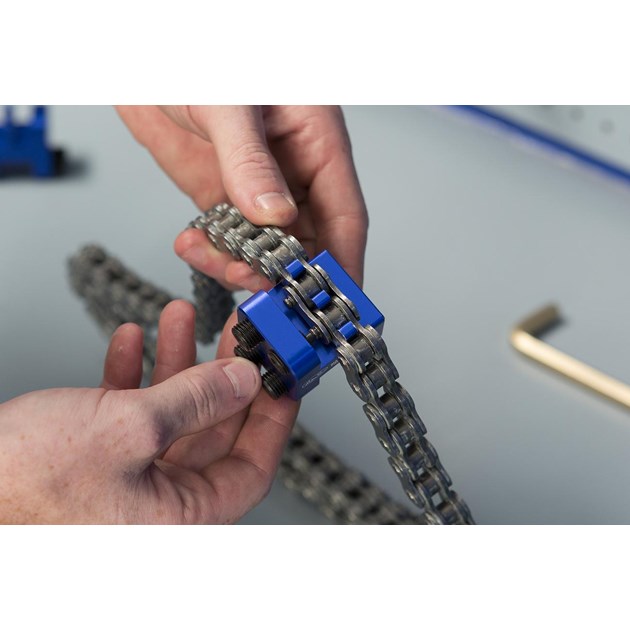

Vyčistěte všechny díly a namažte čepy hlavního článku mazivem na řetěz nebo vysoce kvalitním mazivem a namontujte hlavní článek do řetězu. Pokud používáte řetěz s O-kroužky, nezapomeňte vyčistit a namazat také O-kroužky. Přitlačte desku hlavního článku prsty na hlavní článek, jak je znázorněno na obr. 3, a vložte řetěz do strany nástroje „Zatlačte“, jak je znázorněno na obr. 4.

Obrázek 5

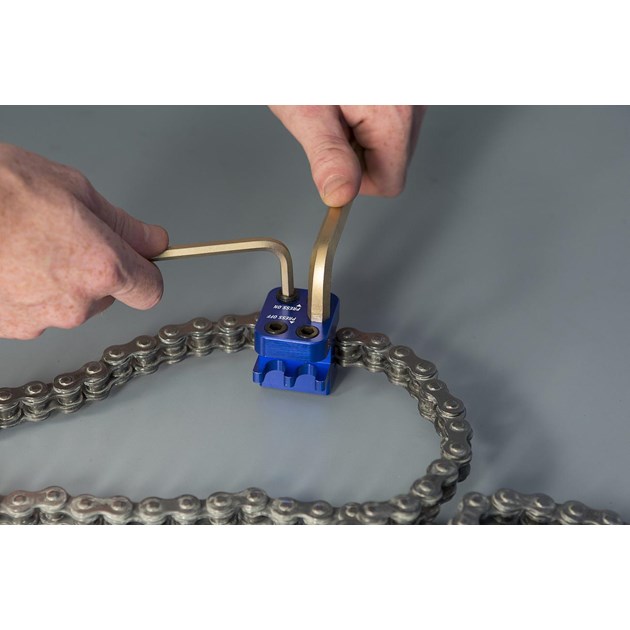

Pomocí 6mm šestihranného klíče usaďte desku hlavního článku na hlavní článek otáčením šroubů o 1 otáčky najednou, přičemž dbejte na to, aby deska zůstala co nejrovnější, jak je znázorněno na obr. 5. Deska by měla být přitlačena pouze natolik, aby nasaďte sponu, jak je znázorněno na obr. 6.

Upozornění: Neutahujte příliš! Přílišné utažení desky hlavního článku může poškodit O-kroužky a způsobit zablokování řetězu a selhání řetězu. Selhání řetězu může mít za následek vážné zranění nebo smrt.

Vyměňte hlavní spojovací klip a ujistěte se, že je ve správné orientaci. Uzavřený konec spony by měl směřovat ke směru otáčení řetězu při pohybu vpřed, jak je znázorněno na obr. 7.

 Upozornění: Tento nástroj by měl používat pouze někdo, kdo je vyškolený v údržbě motocyklových řetězů a řetězových kol. Nesprávné použití tohoto nástroje může mít za následek vážné zranění nebo smrt

 Výrobek ekologicky zlikvidujte.

Země původu: ČÍNA

Dovozce: MEFO SPORT CENTRUM s.r.o.

Jinín 60, Strakonice 38601,www.mefo.cz
