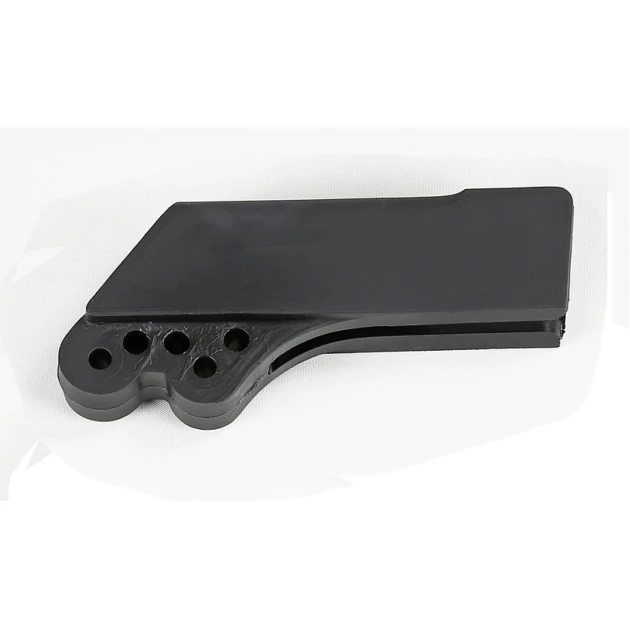

Zadní vodítko řetězu k rozetě – přesná OEM náhrada pro správné vedení řetězu

Náhradní zadní vodítko řetězu k rozetě plně nahrazuje originální díl a pomáhá udržovat řetěz ve správné dráze v zadní části motocyklu. Jeho úkolem je stabilizovat pohyb řetězu při náběhu na zadní rozetu, omezovat nežádoucí boční pohyb a chránit okolní části motocyklu před kontaktem s řetězem.

Vodítko je vyrobené z odolného plastového materiálu s vysokou odolností proti otěru a nárazům. Přesný OEM tvar odpovídá konkrétnímu modelu motocyklu, takže správně zvolená varianta se montuje na původní místo bez řezání, vrtání nebo dalších úprav.

Při výměně řetězu nebo celé řetězové sady doporučujeme vždy zkontrolovat také stav zadního vodítka. Jde o spotřební díl, který se při jízdě postupně opotřebovává a jeho stav může ovlivnit vedení nového řetězu i celkovou funkci sekundárního převodu.

Správné vedení řetězu u zadní rozety

Zadní vodítko pracuje v místě, kde se řetěz dostává k zadní rozetě.

Pomáhá jej udržovat ve správné poloze zejména při:

• prudké akceleraci,

• brzdění motorem,

• dopadech po skocích,

• rychlém pohybu zadního odpružení,

• jízdě v hlubokých kolejích,

• průjezdu kamenitým a rozbitým terénem.

V těchto situacích se řetěz může výrazně pohybovat ve svislém i bočním směru. Vodítko omezuje jeho nežádoucí vychýlení a pomáhá zachovat stabilní náběh na rozetu.

Přesný OEM tvar

Každé vodítko je navržené podle konkrétní aplikace.

Správně zvolená varianta odpovídá:

• původním montážním bodům,

• tvaru kyvné vidlice,

• poloze zadní rozety,

• šířce řetězové dráhy,

• požadované poloze řetězu.

Montáž proto nevyžaduje:

• vrtání,

• řezání,

• broušení,

• nahřívání,

• jiné úpravy motocyklu.

Díl se montuje na místo originálního vodítka.

Vstřikovaný plastový díl

Vodítko je vyráběno vstřikováním plastu do přesně tvarované formy.

Tento výrobní způsob umožňuje vytvořit:

• přesnou geometrii,

• konzistentní rozměry,

• hladké vodicí plochy,

• správné montážní body,

• konstrukci odpovídající konkrétnímu motocyklu.

Díky tomu může vodítko po montáži správně navazovat na řetězovou linku a zadní rozetu.

Odolnost proti otěru

Řetěz při jízdě vodítkem neustále prochází a postupně jeho kontaktní plochy obrušuje.

Použitý materiál je proto zvolený s ohledem na:

• dlouhodobé tření,

• opakovaný pohyb řetězu,

• vibrace,

• mechanické namáhání,

• provoz v prašném a blátivém prostředí.

Vodítko je ale stále spotřební díl.

Ani odolný plast nevydrží nepřetržitý kontakt s řetězem neomezeně, a proto je pravidelná kontrola důležitá.

Odolnost proti nárazům

Zadní vodítko se nachází nízko u zadní rozety, tedy v oblasti, která při jízdě v terénu často přichází do kontaktu s překážkami.

Může být vystavené nárazům od:

• kamenů,

• kořenů,

• hran kolejí,

• bláta,

• odletujících nečistot.

Konstrukce je proto navržená nejen s ohledem na otěr řetězu, ale také na mechanickou odolnost při běžném off-roadovém použití.

Po výrazném nárazu doporučujeme vždy zkontrolovat, zda vodítko není prasklé nebo deformované.

Vodítko je spotřební díl

Je normální, že se během používání postupně opotřebovává.

Rychlost opotřebení závisí například na:

• správné vůli řetězu,

• výkonu motocyklu,

• stavu řetězové sady,

• množství písku a bláta,

• stylu jízdy,

• typu terénu,

• četnosti čištění.

Písek, prach a mazivo na řetěz mohou společně vytvořit abrazivní směs, která opotřebení urychluje.

Jak poznat opotřebené vodítko

Stav vodítka doporučujeme pravidelně kontrolovat při mytí motocyklu a servisu řetězu.

Zaměřte se zejména na:

• hlubokou drážku od řetězu,

• výrazně zeslabený materiál,

• praskliny,

• odlomené části,

• deformaci,

• nadměrnou vůli,

• uvolněné uchycení,

• nesprávný průchod řetězu.

Pokud je vodítko výrazně opotřebené, je vhodné jej vyměnit ještě před tím, než začne negativně ovlivňovat vedení řetězu.

Kontrola při výměně řetězové sady

Výměna řetězu nebo rozet je ideální příležitost ke kontrole všech vodicích prvků.

Doporučujeme zkontrolovat:

• zadní vodítko řetězu,

• vodítko přes kyvnou vidlici,

• horní a spodní rolnu,

• přední řetězové kolečko,

• zadní rozetu,

• napínáky řetězu,

• správnou řetězovou linku,

• vůli řetězu.

Nová řetězová sada by měla pracovat s vodítkem v odpovídajícím stavu.

Opotřebené vodítko může zhoršit vedení nového řetězu

Pokud jsou vodicí plochy výrazně vyběhané, získává řetěz v místě vodítka více prostoru pro pohyb.

To může způsobit:

• větší boční pohyb,

• nepravidelný náběh na zadní rozetu,

• silnější rázy do vodítka,

• zvýšené mechanické namáhání řetězové sady,

• rychlejší opotřebení dalších dílů.

Proto se vyplatí stav vodítka zkontrolovat před montáží nové řetězové sady.

Správná vůle řetězu je důležitá

Příliš volný řetěz se může ve vodítku nadměrně pohybovat a více do něj narážet.

Příliš napnutý řetěz naopak zvyšuje zatížení celého sekundárního převodu při propružování zadního kola.

Oba extrémy mohou urychlit opotřebení vodítka.

Vždy nastavujte vůli podle údajů výrobce konkrétního motocyklu.

Písek, prach a bláto opotřebení urychlují

Při jízdě v terénu se do vodítka dostávají nečistoty.

Směs:

• písku,

• prachu,

• bláta,

• maziva na řetěz

může fungovat jako abrazivní pasta.

Po jízdě proto doporučujeme vodítko očistit a zkontrolovat jeho kontaktní plochy.

Pravidelné čištění zároveň usnadňuje odhalení prasklin a dalšího poškození.

Snadná montáž bez úprav

Přesný OEM tvar umožňuje instalaci na původní místo.

Základní postup výměny:

1. motocykl bezpečně zajistěte,

2. očistěte oblast vodítka,

3. demontujte původní díl,

4. zkontrolujte montážní body,

5. namontujte nové vodítko,

6. použijte správný spojovací materiál,

7. dotáhněte podle specifikace výrobce motocyklu,

8. zkontrolujte volný průchod řetězu,

9. ověřte správnou vůli řetězu.

Po montáži se řetěz nesmí zachytávat ani být vodítkem vytlačován mimo svou přirozenou dráhu.

Vodítka jednotlivě i v sadách

V naší nabídce najdete vodítka jak jednotlivě, tak v sadách.

Podle konkrétního motocyklu můžete doplnit nebo vyměnit:

• zadní vodítko k rozetě,

• vodítko přes kyvku,

• kluzné vložky,

• rolny řetězu,

• další související díly vedení řetězu.

To umožňuje řešit buď pouze jeden opotřebený díl, nebo obnovit větší část systému vedení řetězu při komplexnějším servisu.

Pro širokou nabídku motocyklů

Vodítka jsou vyráběna pro konkrétní modely různých značek.

V nabídce najdete aplikace například pro:

• KTM,

• Suzuki,

• Honda,

• Husqvarna,

• Kawasaki,

• Yamaha,

• GAS GAS,

• Royal Enfield,

• Triumph,

• CFMOTO.

Mezi dostupnými aplikacemi najdete také cestovní endura, například Yamaha Ténéré 700.

Kompatibilitu vždy ověřte v aplikační tabulce

Vodítko není univerzální plast.

Jednotlivé motocykly se mohou lišit:

• roztečí montážních bodů,

• šířkou řetězu,

• tvarem kyvné vidlice,

• polohou zadní rozety,

• konstrukcí samotného vodítka.

Před objednáním proto vždy ověřte:

• značku,

• model,

• rok výroby,

• případně konkrétní verzi motocyklu.

Rozhodující je aplikační tabulka u produktu.

Hlavní výhody

• přímá náhrada originálního zadního vodítka řetězu,

• přesný OEM tvar pro konkrétní model motocyklu,

• vstřikovaný plastový díl,

• správné usazení do původních montážních bodů,

• vysoká odolnost proti otěru od řetězu,

• odolnost proti nárazům a mechanickému namáhání,

• pomáhá stabilizovat řetěz u zadní rozety,

• jednoduchá montáž bez nutnosti úprav,

• vhodné pro motokros, enduro i další motocykly,

• dostupné jednotlivě i v sadách,

• široká nabídka aplikací.

Malý díl, který má velký vliv na vedení řetězu

Zadní vodítko je nenápadná součást, ale při každé jízdě pomáhá udržovat řetěz ve správné dráze vůči zadní rozetě.

Pravidelná kontrola, čištění a včasná výměna opotřebeného vodítka pomáhají chránit celou řetězovou sadu a snižují riziko, že levnější spotřební díl začne negativně ovlivňovat dražší části pohonu.

Při výměně řetězu proto nekontrolujte pouze rozety – podívejte se i na stav všech vodicích prvků.
